旋膜式除氧器的加工工藝，相信很多用戶也比較關心這個問題，這里北京中天恒遠小編整理了相關資料信息，咨詢了技術經理，接下來就為大家詳細介紹一下，希望可以幫助到大家：
中文：旋膜式除氧器
拼音：xuán mó shì chú yǎng qì
英文：Rotary membrane deaerator
在鍋爐供水過程中，除氧是一個非常關鍵的環節。氧氣是鍋爐供水系統的主要腐蝕性物質。應迅速清除供水中的氧氣，否則會腐蝕鍋爐的供水系統和部件，甚至在嚴重情況下發生管道爆裂等事故。規定蒸發量≥2t/h的蒸汽鍋爐和水溫≥95℃的熱水鍋爐必須除氧。

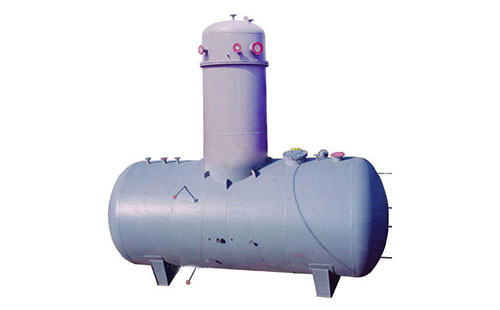

旋膜式除氧器是一種新型的熱除氧器，具有以下優點：①除氧效率高，供水氧合格率高。②運行穩定，無振動，適用于負壓?jiǎn)?dòng)、滑動運行，減少了啟動和運行過程中復雜的手動調節操作。③適應性好，對水質和水溫要求不嚴格。④排氣量小，能耗低。
旋膜除氧器的關鍵和核心部件是旋膜管，但旋膜管壁的斜孔相對復雜，已成為生產過程中的難點。本文討論了旋膜管孔的加工工藝，并提供了一種簡單可行的加工方法。旋膜管孔的加工難點。
以25t/h旋轉膜除氧器中的10根規格為φ108mm×4.5mm旋轉膜管為例。每根旋轉膜管設置10個φ5mm管孔，沿圓形方向螺旋排列。管孔不僅水平向下傾斜10°，而且與管道開孔處理線的夾角為52.5°，需要五軸加工中心才能實現待加工管孔與主軸工具的軸垂直，一般加工方法難以制作。如果采用線切和電火花加工，制造成本太高。因此，經過深入研究和實踐驗證，采用現有的立式升降臺銑床，采用φ5mm銑床、夾盤和簡單的配套輔助工具(頂椎和蓋板)順利完成管孔加工。工藝簡單，操作方便。經檢驗，成品質量符合標準要求。
(1)頂椎用圓鋼固定，用于頂住堵板和旋膜管，在加工過程中旋膜管移動。
(2)將鋼板切成圓形大小的阻塞板，大頭直徑大于旋膜管外徑，可適當斜度，與頂椎一起固定旋膜管。
3.
1)劃線。根據圖案位置劃出管孔位置線，并打好樣品沖孔。
2)將待加工管孔調整到垂直向上(見圖2中的A-A)，實現52.5°法線夾角的幾何轉換。
3)將旋膜管一端固定在夾盤上，另一端用頂椎和蓋板固定，確保旋膜管固定牢固。
4)利用機頭角度調整裝置調整銑床機頭角度，使主軸工具和旋轉膜管在XZ坐標系平面形成10°夾角，夾角方向與圖中管孔方向一致(見圖2中一放大)。
5)調整工件位置，利用平臺調節裝置將旋膜管從XY坐標系中心線偏移42.8mm，使銑刀在加工管孔的正上方。
6)微調，將銑刀頭對準樣品沖孔。
7)加工一個管孔，φ5mm銑刀斜向進穿孔壁后，沿斜向返回安全位置。
8)打開夾板，將下一個待加工的管孔調整到垂直方向，利用平臺調整裝置將旋轉膜管的位置調整到銑刀的正下方，加工完成第二個管孔，等待，直到加工完成一個管孔，拆下旋轉膜管。管孔加工完成。
